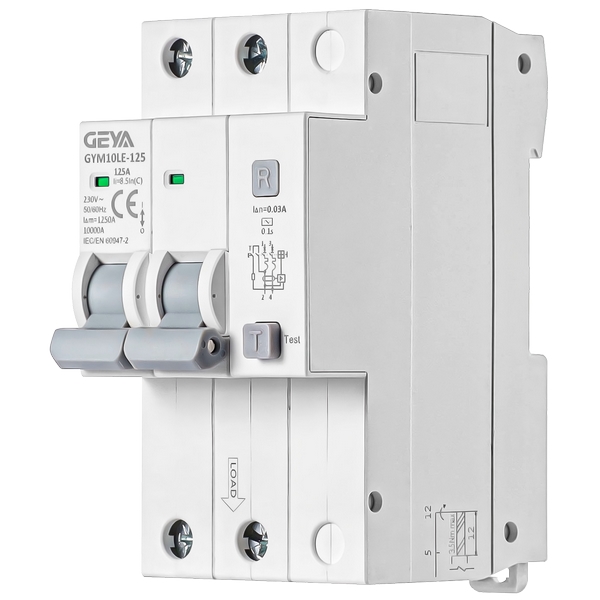

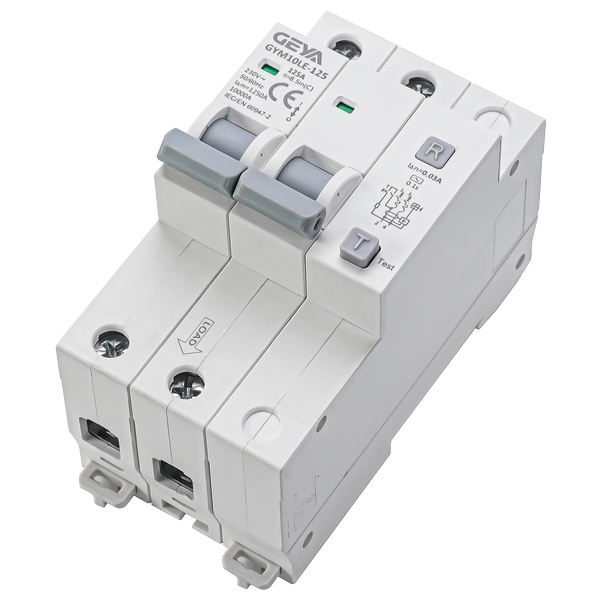

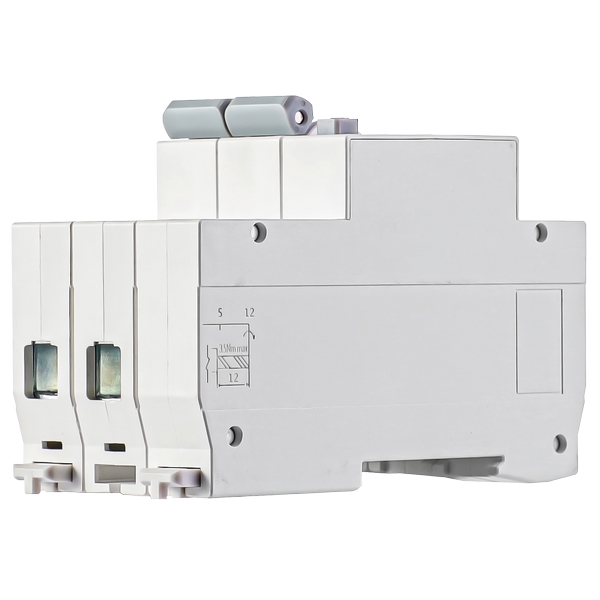

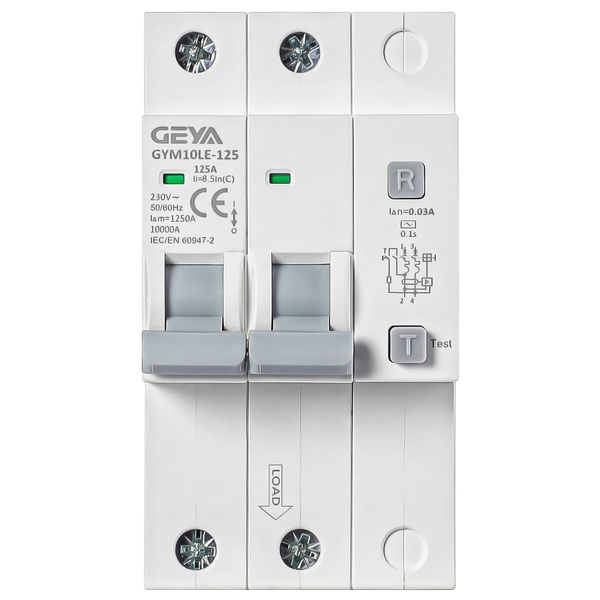

GYM10LE-125型剩余電流動作斷路器RCBO符合EN 60947-2、GB/T 14048.2標準

及CE認證，同時滿足RoHS 2.0環保要求，兼顧安全性能與環保屬性。具備快速漏電分

斷能力，能有效保障人員及電氣設備安全，適配多種安裝場景，性價比。

GYM10LE-125型剩余電流動作斷路器RCBO產品優勢：

1.模塊化設計，安裝維護便捷：

采用模塊化拆分設計，漏電模塊體積小巧緊湊，無需占用過多配電箱空間，便于配

電箱內多設備布局規劃。后期維護時可單獨拆卸漏電模塊，無需整體更換斷路器，大幅

降低維護成本與操作難度。

2.三重防護，安全性能可靠：

集成漏電、過載、短路三重核心防護功能，漏電發生時可快速響應分斷電源，避免

人員觸電風險；同時能精準檢測線路過載、短路故障，及時切斷電路，保護電氣設備免

受損壞，降低用電安全隱患。

3.接線靈活，適配性廣泛：

接線容量充足，可適配不同規格線路連接需求，無需額外轉接配件，適配多種線徑

的電線安裝。產品機械與電氣壽命均達到行業標準，長期運行不易出現故障，穩定性

強。

4.環保合規，適配多元場景：

嚴格符合RoHS 2.0環保標準，不含有害物質，兼顧使用安全與環境保護。同時符合

EN 60947-2、GB/T 14048.2標準及CE認證，可適配國內外多種配電場景，通用性強。

GYM10LE-125型剩余電流動作斷路器RCBO產品特點：

1.規格齊全，適配不同配電需求：

涵蓋1P+N、2P、3P、3P+N、4P多種數選擇，可根據不同場所的配電架構靈活

選用，無論是單相還是三相線路，都能精準匹配，滿足多樣化安裝需求。

2.動作類型多樣，場景適配性強：

剩余電流動作類型包含A型與AC型，A型可適配含脈動直流的漏電場景，AC型適配

常規交流漏電場景，可根據用電設備的特性靈活選擇，避免誤動作，提升防護精準度。

3.脫扣曲線可選，匹配多元負載：

支持B、C、D三種脫扣曲線，B型適配純電阻負載，C型適配常規照明、插座負載，

D型適配電機等感性負載，能精準匹配不同負載的工作特性，動作靈敏穩定，分斷能力

優異。

4.結構穩定，運行更省心：

采用高品質外殼與內部元器件，抗沖擊、耐老化，能適應不同環境溫度運行，不易

受外界因素影響。操作手感流暢，分合閘可靠，長期使用無需頻繁調試，運維成本低。

GYM10LE-125型剩余電流動作斷路器RCBO產品應用：

1.居民住宅場景：

可作為家庭配電箱的核心保護裝置，適配客廳、臥室、廚房、衛生間等不同區域的

線路防護，針對空調、洗衣機、熱水器等大功率家電，有效防范漏電、過載風險，保

障家庭用電安全。

2.工業生產場景：

適用于各類生產車間、廠房的配電線路，為機床、水泵、風機等生產設備提供專屬

防護，應對工業環境下復雜的用電工況，避免因設備故障引發的電路問題，保障生產

正常運行。

3.商業綜合體場景：

適配商場、超市、寫字樓等商業場所，覆蓋照明系統、空調系統、收銀設備及各類

商用電器的線路保護，兼顧多人用電安全與商業設備的穩定運行，降低商業運營中的

用電隱患。

4.高層建筑場景：

可用于高層住宅、公寓、寫字樓的集中配電區域，為每層樓、每個單元的線路提供

分級防護，適配高層建筑復雜的配電架構，同時滿足多戶同時用電的安全需求，提升

整體配電安全性。

5.其他公共場景：

適用于學校、醫院、社區服務中心等公共區域，為照明、辦公設備、公共電器等提

供可靠防護，兼顧公共用電的安全性與穩定性，適配人員密集場所的用電需求。

GYM10LE

產品型號

剩余電流動作斷路器

RCBO

GYM10LE-63Y型剩余電流動作斷路器（RCBO）技術參數：

1.額定電壓(Un)：230/240V、400/415V

2.額定電流(In)：63A、80A、100A、125A

3.額定絕緣電壓(Ui)：500V

4.額定沖擊耐受電壓(Uimp)：4kV

5.額定剩余動作電流(I△n)：0.03A 、0.1A 、0.3A

6.規格：1P+N、2P、3P、3P+N、4P

7.剩余電流動作類型：A型 、AC型

8.工作頻率：50/60Hz

9.額定限制短路電流(Inc)：6000A、10000A

10.額定剩余短路電流(I△c)：6000A、10000A

11.額定接通分斷能力(Im)：500A(In≤50A)、630A(In =63A)

12.額定剩余接通分斷能力(l△m)：500A(In≤50A)、630A(In =63A)

13.緊固力矩：3.5N ·m

14.防護等級：IP20

15.脫扣曲線：B 、C 、D

16.機械壽命：20000次

17.電氣壽命：4000次

GYM10LE-63Y型剩余電流動作斷路器（RCBO）剩余電流分斷時間：
