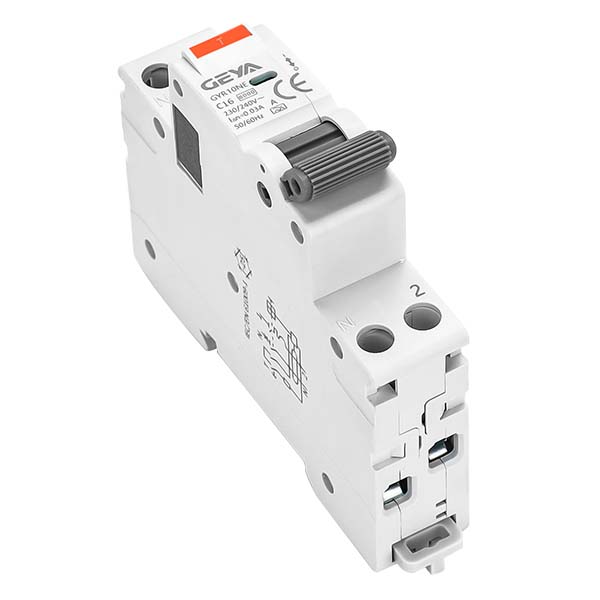

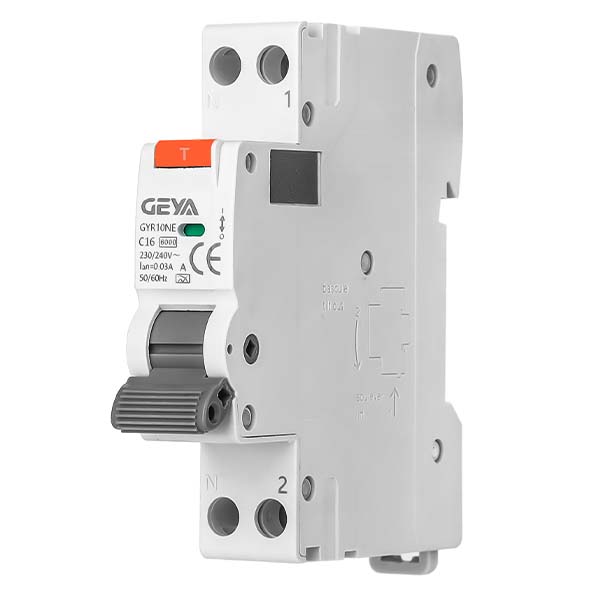

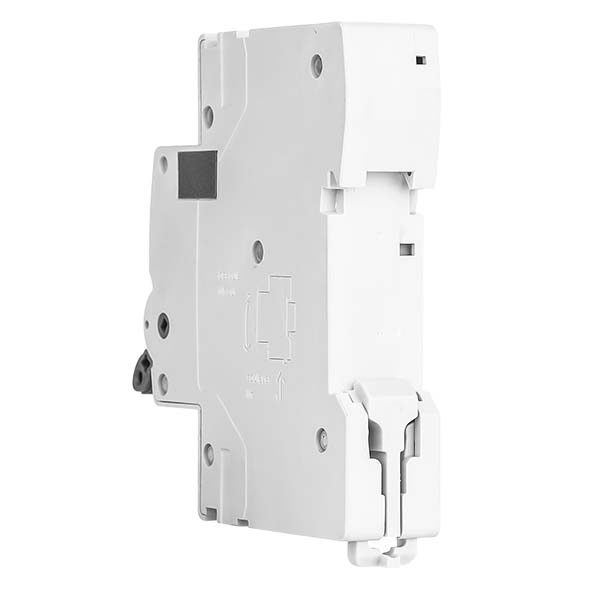

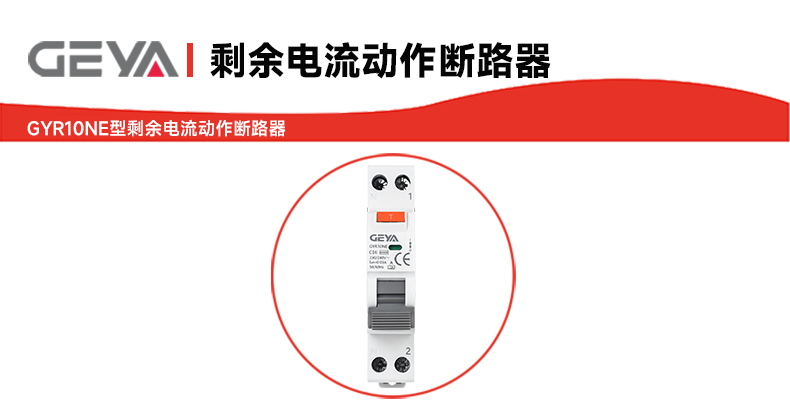

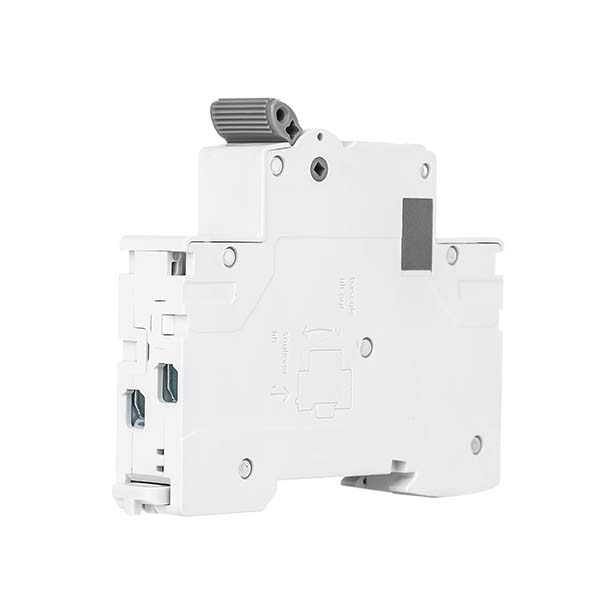

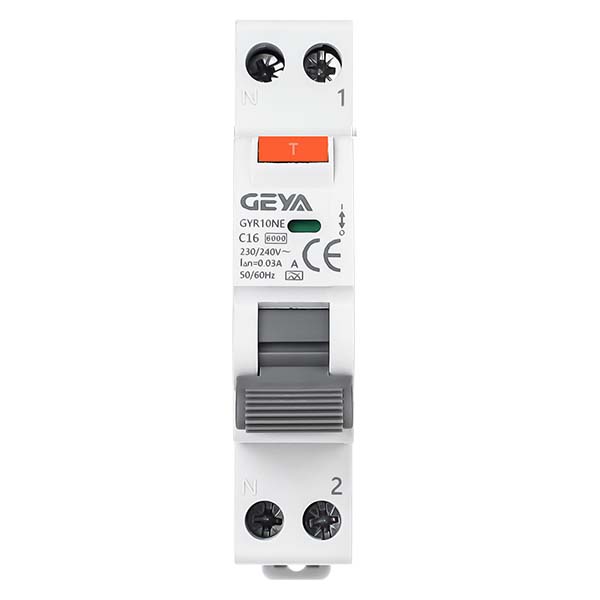

GYR10NE型剩余電流動作斷路器（RCBO）適用于交流50/60Hz、額定電壓230/

240V、額定電流至40A的終端配電線路。該產品集剩余電流（漏電）保護與線路過載、

短路保護功能于一體。當發生人身觸電或電網泄漏電流超過設定值時，斷路器能在

短時間內迅速切斷故障電源，有效保障人身安全及用電設備的安全運行。同時，它也

可用于線路的過載與短路保護，以及在正常情況下作為線路不頻繁通斷的操作開關。

GYR10NE型剩余電流動作斷路器（RCBO）產品優勢：

1、一體化雙重保護：集漏電保護（觸電、剩余電流）與過載、短路保護于一身，一臺設

備即可替代傳統“斷路器+漏電附件”的組合，安裝更便捷，故障點更少。

2、安全優先設計：的“N線先接通后斷開”設計，在接通電路時零線優先接

入，有效降低操作過電壓及電弧風險，提升操作安全性。

3、模塊化緊湊結構：18mm超薄寬度（1P+N模數），體積小、結構緊湊，能夠節

省配電箱導軌空間，特別適合空間有限的改造項目或精密控制柜。

4、清晰的指示與操作：

- 觸點位置指示：提供直觀的觸點狀態，方便運維人員判斷電路狀態，提升維護安全

性。

- 人體工學手柄：手柄帶有防滑條設計，手感舒適，分合閘操作明確省力。

5、環保與耐用：符合RoHS 2.0環保標準，材料綠色無害；同時擁有IP20防護等級，有

效防止手指或固體異物接觸內部帶電部件。

GYR10NE型剩余電流動作斷路器（RCBO）產品特點：

1、規格參數：額定電流覆蓋6A至40A，提供B型、C型兩種脫扣曲線，適配不同類型負

載。

2、漏電保護：提供A型、AC型兩種剩余電流動作類型，額定剩余動作電流可選30mA、

100mA、300mA，滿足不同場所對漏電保護的靈敏度要求。

3、接線能力：接線端子容量達0.5mm2至16mm2，適用多種規格導線，滿足不同負載需

求。

4、電氣性能：

- 額定限制短路能力（Inc）高達6000A。

- 額定沖擊耐受電壓（Uimp）為4kV，絕緣電壓（Ui）為500V，電氣間隙與爬電距

離設計合理，運行可靠。

5、標準安裝：適用于TH35-7.5型標準導軌安裝，拆裝維護方便。

GYR10NE型剩余電流動作斷路器（RCBO）產品應用：

GYR10NE型剩余電流動作斷路器廣泛應用于各種需要末端漏電與過載保護的場合，包括

但不限于：

1、民用住宅：家庭戶內配電箱，保護插座回路、照明回路及大功率電器回路。

2、商業場所：小型商鋪、辦公室、商場照明及插座系統。

3、公共建筑：學校、醫院、酒店等人員密集場所的終端配電。

4、工業領域：適用于工廠控制系統、小型機械設備及照明配電箱。

GYR10

產品型號

帶過載保護的

剩余電流動作斷路器

RCBO

E：電子式

GYR10NE型剩余電流動作斷路器（RCBO）技術參數：

1.額定電壓(Un)：230/240V

2.額定電流(In)：6A 、10A 、16A 、20A 、25A 、32A 、40A

3.額定絕緣電壓(Ui)：500V

4.額定沖擊耐受電壓(Uimp)：4kV

5.額定剩余動作電流(I△n)：0.03A 、0.1A 、0.3A

6.規格：1P+N

7.剩余電流動作類型：A型 、AC型

8.工作頻率：50/60Hz

9.額定限制短路電流(Inc)：4500A、6000A

10.額定剩余短路電流(I△c)：4500A、6000A

11.額定接通分斷能力(Im)：500A

12.額定剩余接通分斷能力(l△m)：500A

13.緊固力矩:2.0N·m

14.防護等級:IP20

15.脫扣曲線：B 、C

16.安裝方式：TH35-7.5標準導軌安裝

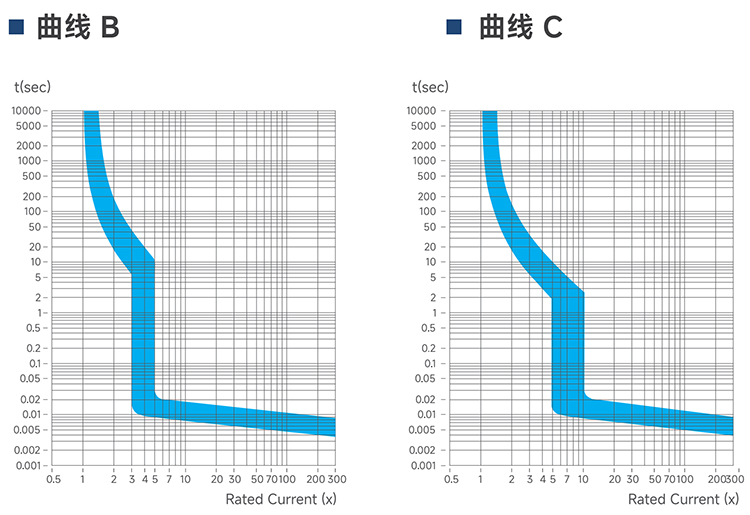

GYR10NE型剩余電流動作斷路器（RCBO）脫扣曲線：

GYR9N系列剩余電流動作斷路器（RCBO）剩余電流分斷時間：
