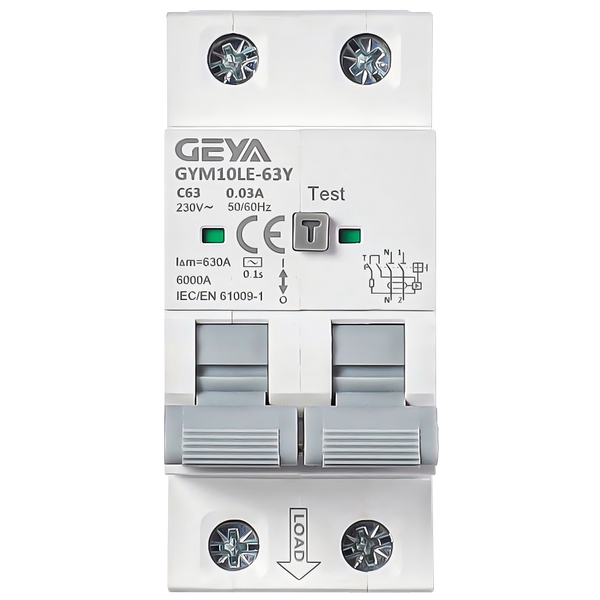

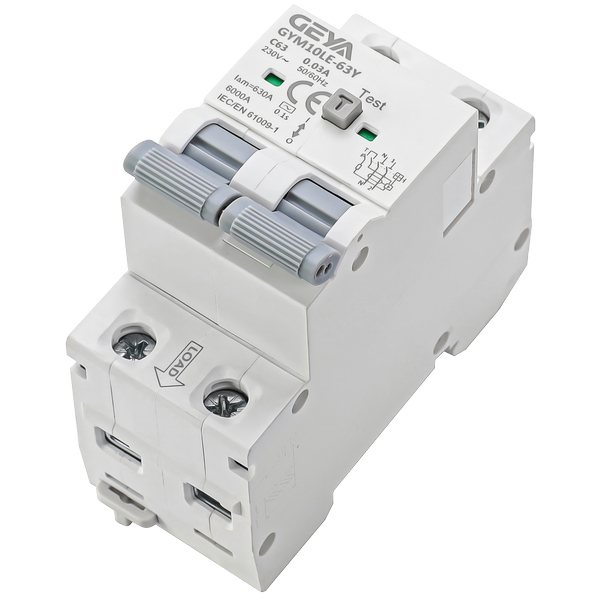

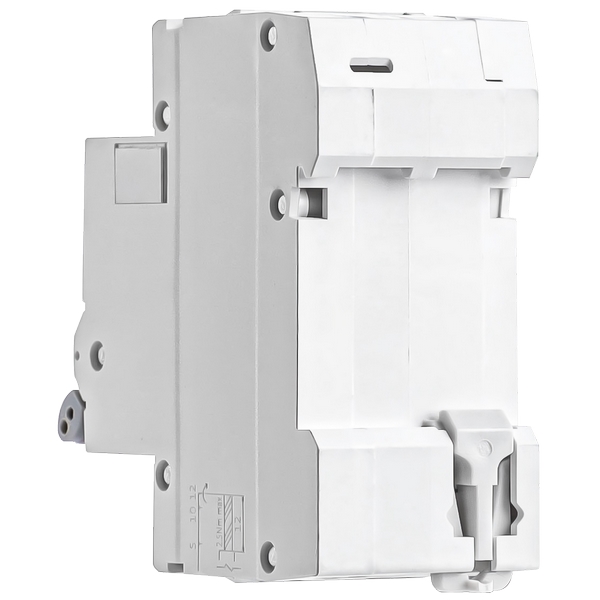

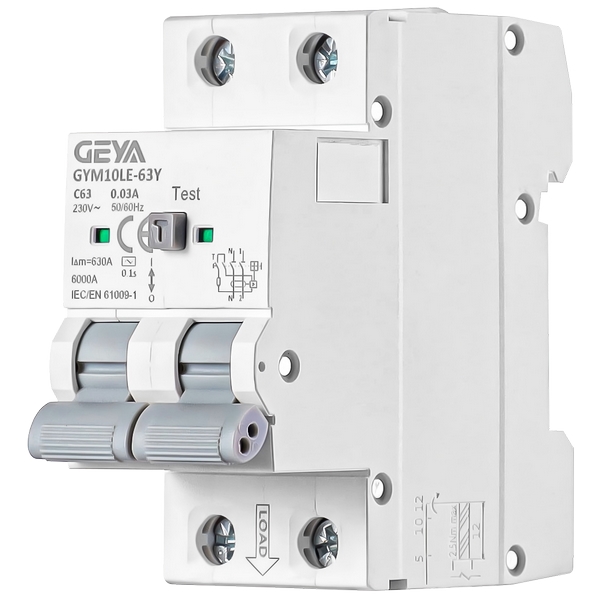

GYM10LE-63Y型剩余電流動作斷路器（RCBO）是一款集過載、短路與漏電保護于

一體的高性能保護電器。它能夠在發生觸電或電網漏電時迅速切斷電源，有效保障人身

安全與設備穩定運行，是工業、商業及民用住宅等多樣化場景的理想選擇。

GYM10LE-63Y型剩余電流動作斷路器（RCBO）產品優勢：

1、保護：集漏電、過載、短路保護于一體，一站式解決線路安全問題。

2、快速切斷：在觸電或漏電發生時，能夠迅速動作，限度縮短故障持續時間。

3、適用性廣：覆蓋6A至63A的額定電流范圍，適用于家庭、商業、高層建筑及工業等

多種場合。

4、安全耐用：具備IP20防護等級，且通過嚴格的電氣性能測試，長期使用下的安

全與穩定性。

GYM10LE-63Y型剩余電流動作斷路器（RCBO）產品特點：

1、一體化緊湊設計：產品體積小巧，便于在配電箱等有限空間內安裝，集成度高。

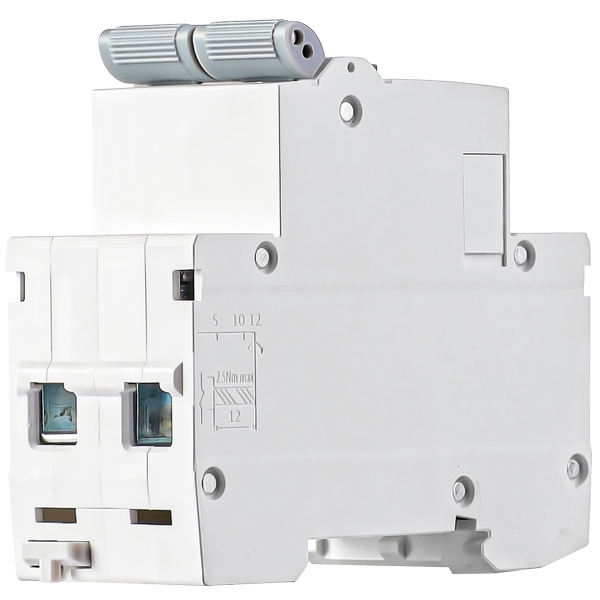

2、靈活接線能力：接線容量為0.5至25mm2，滿足多種規格導線的接入需求。

3、舒適操作體驗：手柄設計帶有防滑條紋，操作手感舒適，提升使用便捷性。

4、環保合規：符合RoHS 2.0環保標準，產品材料及生產過程對環境友好。

5、多種脫扣曲線：提供B、C、D型脫扣曲線，可根據不同負載特性進行選擇。

6、高電氣與機械壽命：機械壽命可達10000次，電氣壽命達4000次，產品耐用可靠。

7、適用不同漏電類型：具備A型和AC型剩余電流動作類型，以適應不同性質的漏電故

障。

GYM10LE-63Y型剩余電流動作斷路器（RCBO）產品應用：

該斷路器廣泛適用于：

1、工業領域：工廠、車間等動力及照明配電系統。

2、商業場所：商場、辦公樓、超市等公共建筑的終端配電。

3、高層建筑：住宅、公寓等樓層配電箱內的線路保護。

4、居民家庭：家庭入戶配電箱，為家用電器及照明回路提供安全保護。

GYM10LE

產品型號

剩余電流動作斷路器

RCBO

GYM10LE-63Y型剩余電流動作斷路器（RCBO）技術參數：

1.額定電壓(Un)：230/240V

2.額定電流(In)：6A 、10A 、16A 、20A 、25A 、32A 、40A、50A 、63A

3.額定絕緣電壓(Ui)：500V

4.額定沖擊耐受電壓(Uimp)：4kV

5.額定剩余動作電流(I△n)：0.03A 、0.1A 、0.3A

6.規格：1P+N

7.剩余電流動作類型：A型 、AC型

8.工作頻率：50/60Hz

9.額定限制短路電流(Inc)：6000A

10.額定剩余短路電流(I△c)：6000A

11.額定接通分斷能力(Im)：500A(In≤50A)、630A(In =63A)

12.額定剩余接通分斷能力(l△m)：500A(In≤50A)、630A(In =63A)

13.緊固力矩:2.0N·m

14.防護等級:IP20

15.脫扣曲線：B 、C 、D

16.機械壽命:20000次

17.電氣壽命:4000次

GYM10LE-63Y型剩余電流動作斷路器（RCBO）剩余電流分斷時間：
