在現代電氣系統中，安全性與可靠性是首要考量。GYM10LE-63 剩余電流動作斷路

器將漏電保護、過載保護和短路保護三大功能集成于一體，為您提供一站式的線路保護

解決方案。其模塊化小型設計大幅節省配電箱空間，適應緊湊安裝需求；高分斷能力

（10kA）在嚴苛故障條件下仍能可靠切斷電流，避免設備損壞。產品提供多種

額定電流（6A至63A）、脫扣曲線（B、C、D型）和剩余電流類型（A型、AC型），可

靈活適配從純阻性負載到含有脈動直流分量的各類電氣設備。此外，GYM10LE-63嚴格

遵循RoHS 2.0環保標準，兼顧性能與綠色理念；人性化的防滑手柄設計使操作更舒適，

20,000次機械壽命和4,000次電氣壽命則保證了長期穩定運行。選擇GYM10LE-63，即

是選擇一份、可靠、耐用的安全保障。

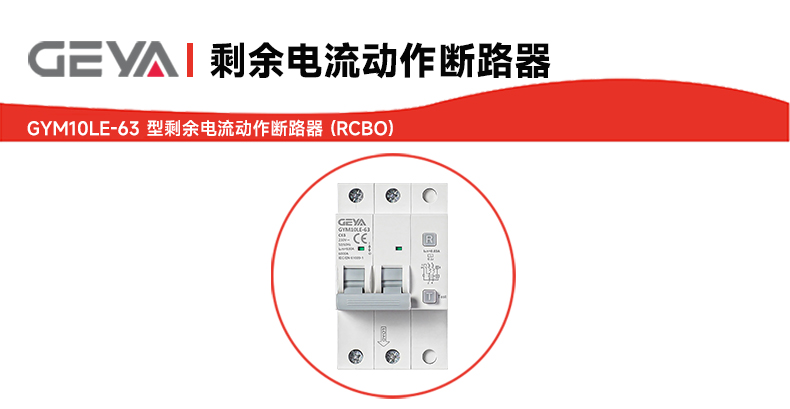

GYM10LE-63 型剩余電流動作斷路器 (RCBO) 產品優勢：

選擇GYM10LE-63，意味著為您的電氣線路選擇了一位的“安全衛士”。它不僅解

決了傳統保護器功能單一的痛點，更在設計與性能上實現了突破：

1、雙重保護，安全升級：集漏電保護、過載保護和短路保護于一體，無需額外安裝多種

保護器件，節省空間的同時提升了系統安全性。

2、模塊化小型設計：漏電保護模塊采用模塊化結構，整機體積更緊湊，便于安裝在標準

配電箱內，適應現代電氣裝置對空間利用率的高要求。

3、高分斷能力，應對嚴苛環境：額定短路能力（Icn）高達6000A，2P規格可達10000

A，在故障發生時能夠可靠切斷電流，抵御電網沖擊。

4、寬泛適用性與兼容性：提供從6A到63A的多種額定電流規格，涵蓋B、C、D型脫扣

曲線，并具備A型及AC型剩余電流動作類型，可滿足不同負載特性（如純阻性、感性負

載及含有脈動直流分量的設備）的保護需求。

5、環保與耐用：嚴格遵循RoHS 2.0環保標準，材質無害；機械壽命長達20,000次，電

氣壽命4,000次，長期穩定運行

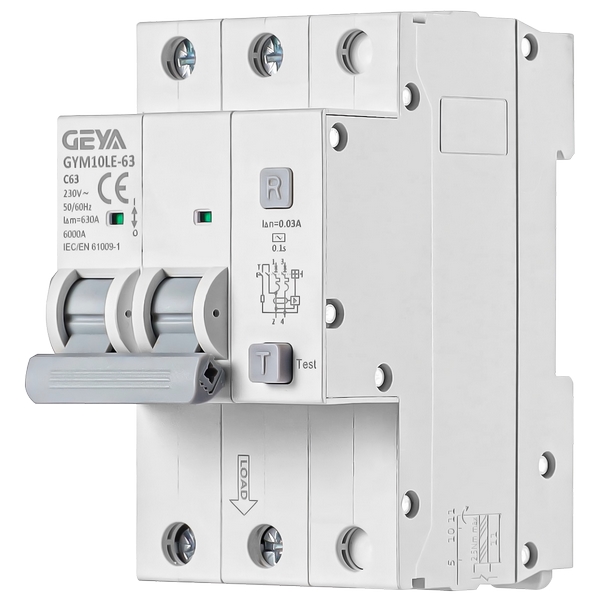

GYM10LE-63 型剩余電流動作斷路器 (RCBO) 產品特點：

1、模塊化結構：漏電保護單元采用模塊化設計，結構緊湊，尺寸小，安裝維護便捷。

2、舒適操作體驗：手柄設計有防滑條紋，操作手感舒適，通斷指示明確。

3、大接線容量：接線端子適用導線范圍為(0.5-25) mm2，接線牢固可靠。

4、高防護等級：外殼防護等級達到IP20，有效防止手指接觸及固體異物進入。

5、環保合規：產品符合RoHS 2.0指令，致力于環境保護與可持續發展。

GYM10LE-63 型剩余電流動作斷路器 (RCBO) 產品應用：

GYM10LE-63 型剩余電流動作斷路器 (RCBO) 廣泛應用于需要高安全標準的場合，包

括：

1、住宅建筑： 家庭配電箱的總開關或分支回路保護。

2、商業場所： 商場、辦公樓、酒店的動力和照明配電系統。

3、工業領域： 工廠車間、倉庫的配電柜中，為機械設備提供保護。

4、公共設施： 學校、醫院等對用電安全要求嚴格的場所。

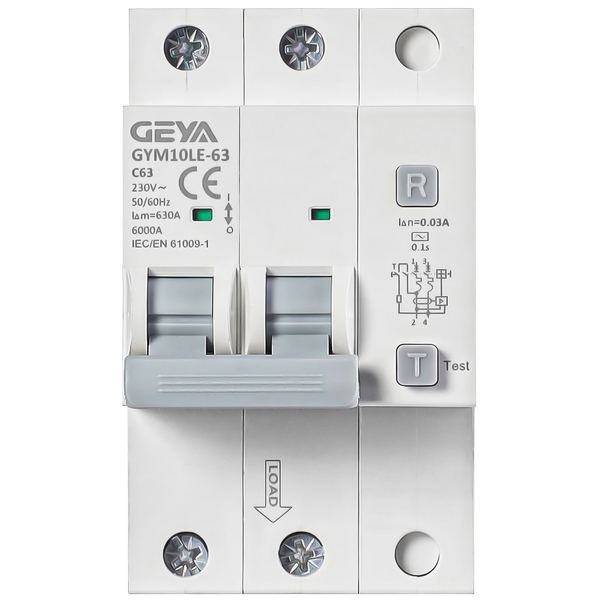

GYM10LE

產品型號

剩余電流動作斷路器

RCBO

GYM10LE-63 型剩余電流動作斷路器 (RCBO) 技術參數：

1、額定電壓 (Un)：230/240V

2、額定電流 (In)：6A、10A、16A、20A、25A、32A、40A、50A、63A

3、額定絕緣電壓 (Ui)：500V

4、額定沖擊耐受電壓 (Uimp)：4KV

5、額定剩余動作電流 (I△n)：0.03A、0.1A、0.3A

6、規格：1P+N、2P、3P、3P+N、4P

7、剩余電流動作類型：A 型、AC 型

8、工作頻率：50/60Hz

9、額定限幅短路電流 (Inc)：6000A、10000A(2P)

10、額定限剩余短路電流 (I△c)：6000A、10000A(2P)

11、額定接通與分斷能力 (Im)：500A(In≤50A)、630A(In =63A)

12、額定剩余接通與分斷能力 (I△m)：500A(In≤50A)、630A(In =63A)

13、接線端子扭矩：2.0N·m

14、防護等級：IP20

15、脫扣曲線：B、C、D

16、機械壽命：20000 次

17、電氣壽命：4000 次

GYM10LE-63 型剩余電流動作斷路器 (RCBO) 剩余漏電流開斷時間：
