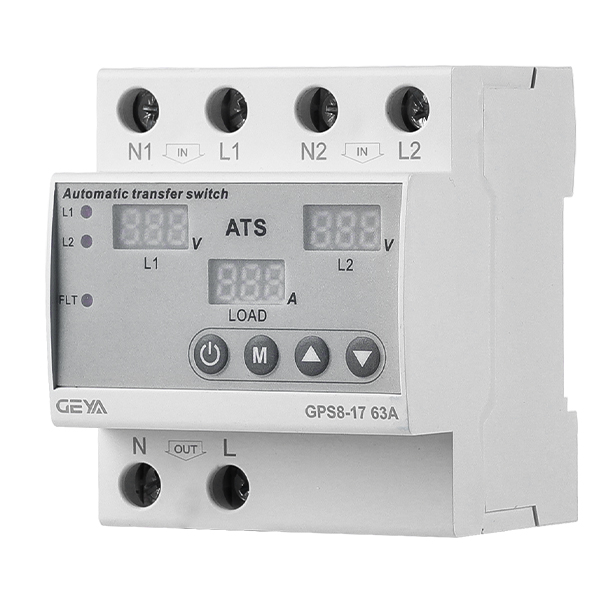

一、為什么選擇GPS8-17型雙電源自動轉換開關

GPS8-17型雙電源自動轉換開關針對雙電源供電場景設計，電壓、電流保護參數可靈活自定義，能精準監測供電狀態并快速完

成電源切換，同時具備數字顯示與 LED 故障指示，供電狀態可視化，且適配寬溫工作環境，安裝方式適配工業常規布線要求，滿

足不同場景的供電保障需求。

二、GPS8-17型雙電源自動轉換開關產品優勢：

1.保護功能，配備過壓、欠壓、過流多重保護，可根據實際使用需求設置保護閾值與動作延遲時間，適配不同供電環境的保護要

求。

2.電源切換智能，支持設置相位優先級，可選擇固定主電源或自動識別正常電壓電源，切換時間可調節，斷電間隙可靈活把控。

3.運行狀態直觀，配備數字顯示屏實時顯示電壓、電流數據，LED 指示燈清晰反饋電源選擇、故障恢復、各類故障狀態，便于快速

排查問題。

4.安裝使用便捷，采用 DIN 導軌標準安裝方式，適配工業常用安裝規范，機身小巧輕便，參數設置操作簡單，支持手動 / 自動雙重

操作模式。

5.環境適應性強，可在 - 20℃~+60℃環境下正常工作，存儲溫度范圍更廣，能適應不同地域、不同工況的環境條件，運行穩定性

佳。

三、GPS8-17型雙電源自動轉換開關產品特點：

1.雙電壓規格適配，提供 AC220V、AC110V 兩款核心規格，工作電壓覆蓋寬范圍，可匹配不同地區、不同設備的供電電壓要求。

2.參數可靈活設置，過壓、欠壓及恢復值均以 1V 為步長調節，過流值以 0.1A 為步長調節，各類動作、延遲時間均可按需設定，調

節精度高。

3.手動自動結合，正常工況下可手動控制負載通斷，也可自動實現主備電源切換，故障狀態下支持故障復位設置，操作方式靈活。

4.測量精度較高，電壓、電流測量誤差≤1%，能精準反饋供電參數，為電源切換和保護動作提供準確的數據支撐。

5.機械電氣耐用，具備標準的機械與電氣使用壽命，防護等級達前板 IP40 / 端子 IP20，能應對常規的工業使用環境，延長設備使

用周期。

6.操作設計人性化，參數設置支持短按微調、長按快調，60 秒無操作自動退出設置模式，也可手動長按退出，有效避免誤操作。

四、GPS8-17型雙電源自動轉換開關產品應用：

1.民用建筑場景，適用于住宅、寫字樓、商場等場所的應急供電系統，在市政電網停電時，可自動切換至備用電源，保障照明、電

梯、消防等關鍵設備供電。

2.工業生產場景，可應用于小型加工廠、車間的生產設備供電，當主供電電源出現電壓異常、過流等故障時，快速切換至備用電

源，減少生產中斷損失。

3.新能源配套場景，適配光伏、儲能電池等新能源供電系統，可實現市政電網與新能源電源的自動切換，保障用電設備在新能源供

電正常時優先使用清潔能源。

4.商業服務場景，用于便利店、藥店、通訊營業廳等小型商業場所，保障收銀設備、通訊設備、冷藏設備等關鍵設備的持續供電，

提升服務連續性。

5.安防監控場景，適用于小區、園區、道路的安防監控、門禁系統，在主電源故障時自動切換備用電源，監控設備不間斷運行，保

障安防系統有效性。

6.小型辦公場景，針對創業園區、小型辦公間的辦公設備供電，保障電腦、打印機、網絡設備等的持續供電，避免因突然斷電造成

數據丟失、工作中斷。

五、GPS8-17型雙電源自動轉換開關型號說明：

六、GPS8-17型雙電源自動轉換開關技術參數：

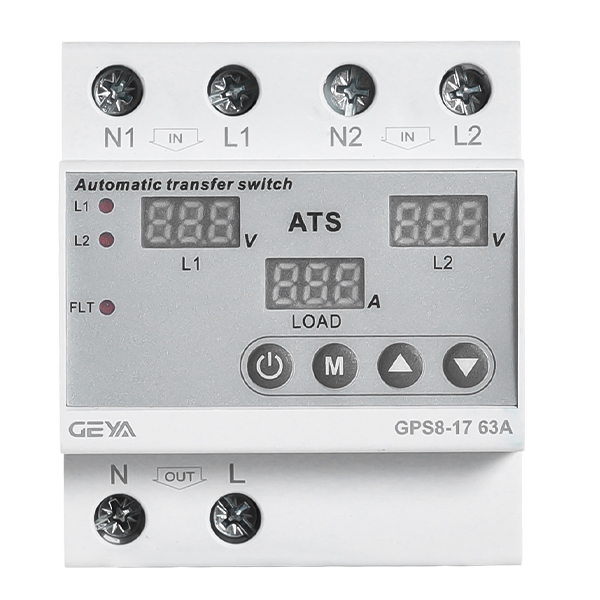

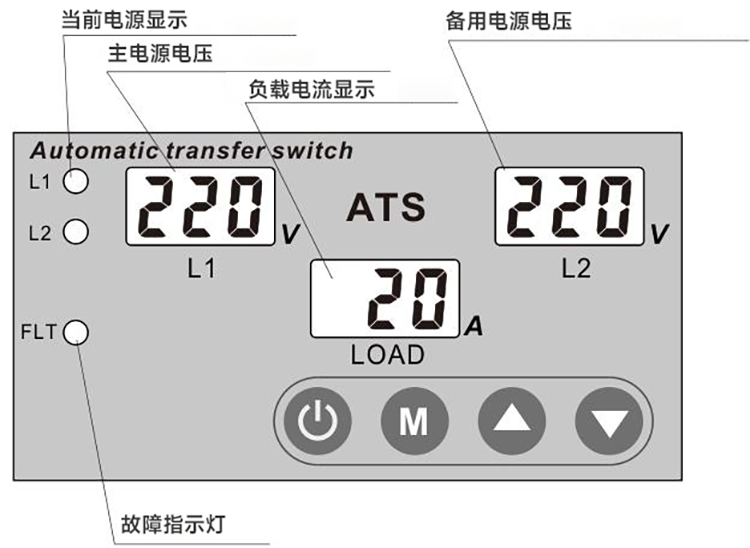

七、GPS8-17型雙電源自動轉換開關產品面板：

八、GPS8-17型雙電源自動轉換開關產品接線：

產品接線圖：

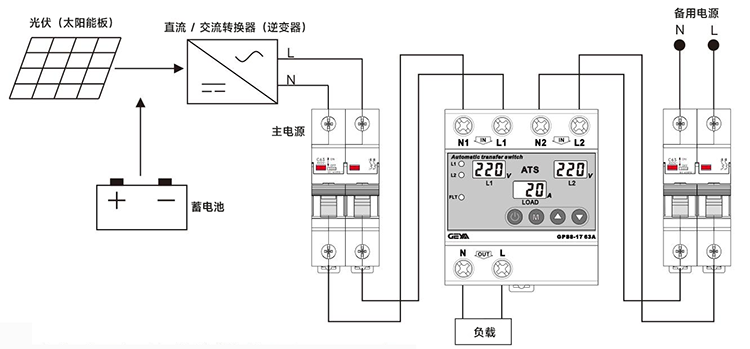

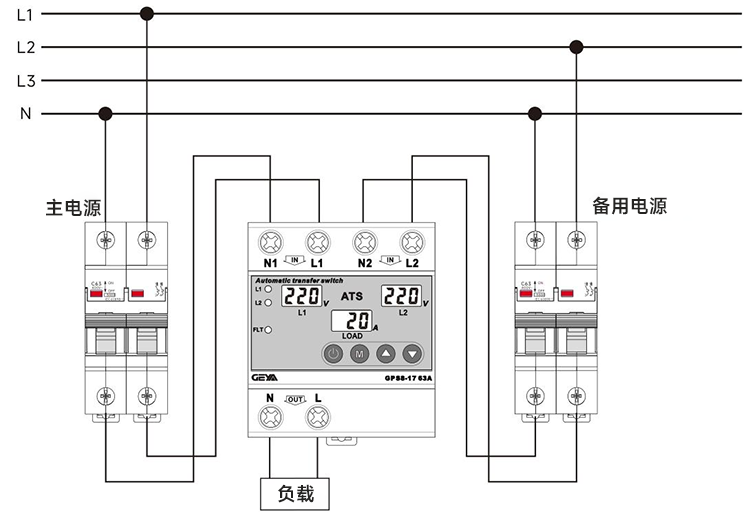

產品接線示例：

1、本產品不具備隔離功能，維護時請斷開上級微型斷路器（MCB）。

2、與常規自動轉換開關（ATS）不同，本產品的 N1 與 N2 為連通狀態。請注意此特性，該設計可能不適用于部分場景。

九、GPS8-17型雙電源自動轉換開關產品功能圖：

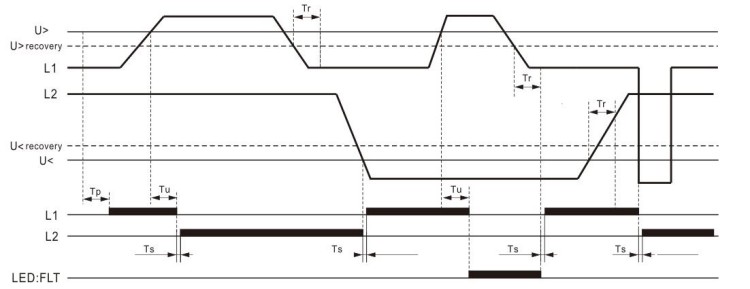

1、故障復位：開啟，優先相：自動

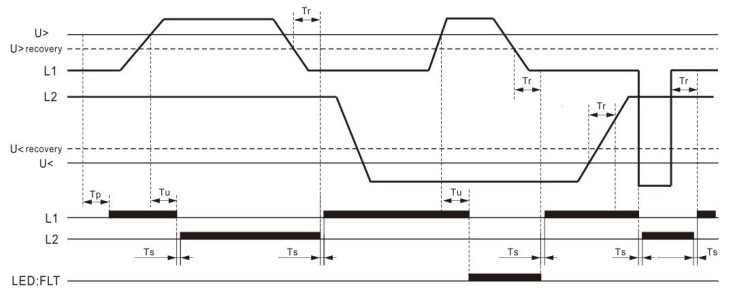

2、故障復位：開啟，優先相：L1

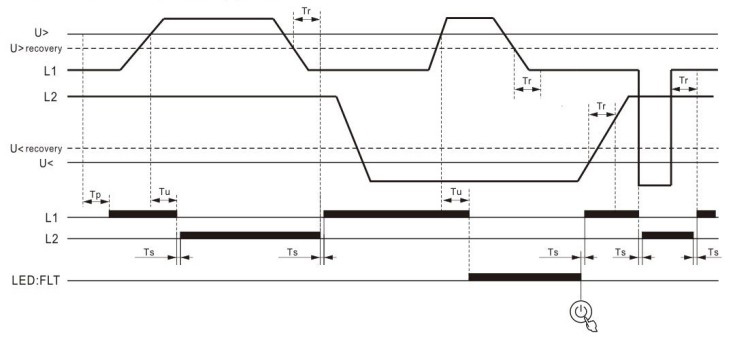

3、故障復位：關閉，優先相：L1

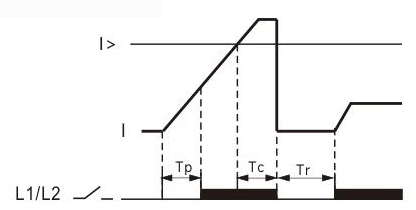

4、過流故障

Tp：上電延遲時間 (2~600 秒)

Tr：復位延遲時間 (2~900 秒)

Tu：過 / 欠壓故障動作時間 (0.1~10 秒)

Tc：過流故障動作時間 (2~600 秒)

Ts：切換時間 (0~900 秒)

注意：當切換時間設置為 0 時，實際切換時間約為 0.2 秒。

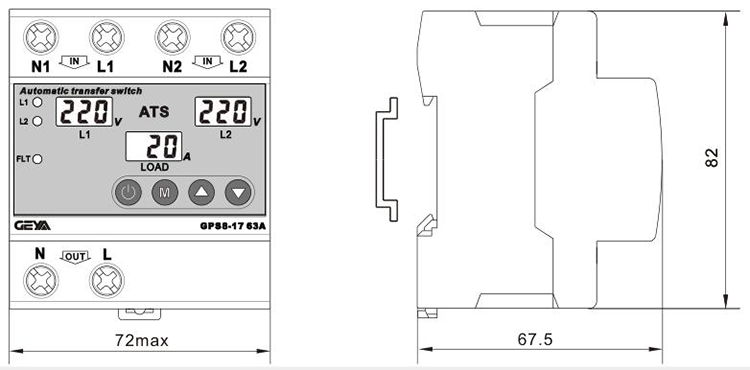

十、GPS8-17型雙電源自動轉換開關產品尺寸：
