W2R-W型WIFI智能款雙電源自動轉換開關融合傳統雙電源轉換的可靠性與WIFI智能

操控的便捷性，構造堅實、安裝維護便捷，符合國家相關標準，適配多種家用及小型商

用應急供電場景，既能滿足基礎供電保障需求，又能實現遠程智能管控，適配現代用電

場景需求。

W2R-W型WIFI智能款雙電源自動轉換開關產品優勢：

1.  智能操控便捷：

支持WIFI連接，可通過APP實現遠程配網、電源切換、定時設置，無需現場手動操

作，適配智能用電場景。

2.  轉換可靠高效：

轉換時間小于50ms，主備電源異常時可快速切換，供電不中斷，符合GB/T14-

048.11標準，運行穩定。

3.  安裝適配性強：

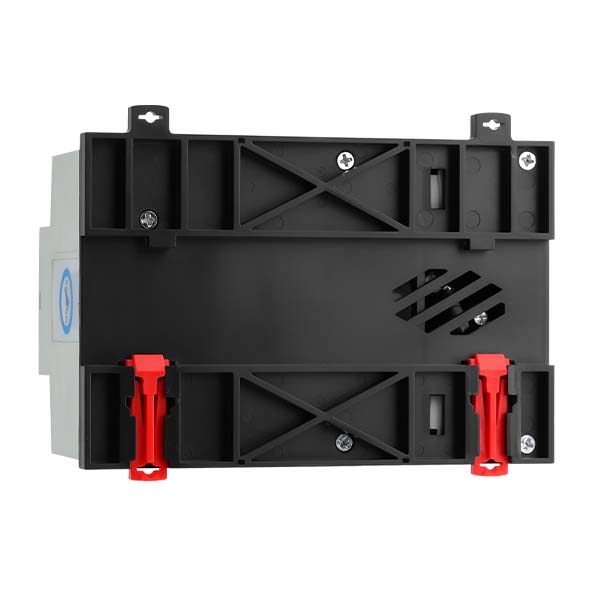

采用導軌式設計，專門適配PZ30配電箱，可安裝于控制柜或配電柜中，2P、3P、

4P多數可選，適配不同用電需求。

4.  維護成本低：

構造堅實、壽命長久，電器壽命可達2000次，手動操作可達5000次，首次維護可在

使用6個月后進行，日常維護便捷。

5.  安全性能達標：

具備8kV額定沖擊耐受電壓，絕緣電阻不小于10MΩ，配有短路保護裝置，符合相關

安全標準，保障設備與人身安全。

W2R-W型WIFI智能款雙電源自動轉換開關產品特點：

1.  雙操控模式：

支持APP遠程智能操作與現場手動操作，按鍵短按可手動切換電源，長按5秒可進入

配網模式，操作靈活。

2.  狀態清晰可辨：

配備主電源、備用電源及WIFI指示燈，可直觀查看電源工作狀態與WIFI連接狀態，

便于日常排查。

3.  電壓適配范圍廣：

控制電路額定電壓支持AC220V，正常工作電壓范圍為85%-110%，適配多數家用

供電環境，避免電壓異常影響運行。

4.  多場景適配：

支持普通型與光伏型兩種接線方式，光伏型可接入光伏逆變電源，備用電源接入市

電，適配家用光伏供電場景。

5.  外觀規范整潔：

采用灰黑色或米白色阻燃外殼，頂部激光刻字，左側貼有QC合格標簽，無毛刺、無

銹斑，符合產品規范。

W2R-W型WIFI智能款雙電源自動轉換開關產品應用：

1.  家用應急供電：

適配家庭PZ30配電箱，可連接市電與備用電源（如發電機），應對市電中斷，保障

冰箱、照明、路由器等關鍵設備持續供電。

2.  家用光伏供電場景：

作為光伏逆變電源與市電的轉換設備，實現光伏電源與市電的自動切換，合理利用光

伏能源。

3.  小型商用場所：

適用于便利店、小型辦公室等不允許停電的場所，保障收銀設備、辦公設備、應急照

明等持續供電。

4.  智能家居配套：

融入智能家居系統，通過APP遠程管控電源切換與定時設置，實現用電場景的智能化

管理，提升使用便捷度。

5.  小型配電場景：

可安裝于小型控制柜、配電柜中，適配50/60Hz、額定400V交流電的應急供電系

統，滿足多種小型配電需求。

W2

企業代碼

W2R-W型WIFI智能款雙電源自動轉換開關技術參數：

1、額定電流 le A：16、20、25、32、40、50、63、80（僅4P）、100（僅4P）

2、絕緣電壓Ui：AC800V,50HZ

3、額定電壓Ue：AC400V,50Hz

4、級別：PC級：可以接通和承載，同時不產生短路電流

5、使用類別：AC-33iB

6、規格：2P、3P、4P

7、重量 0.62（2P）、0.72（3P）、0.81（4P）

8、電器壽命：2000次；手動操作：5000次

9、額定短時耐受電流：5KA/30MS

10、短路保護裝置(保險絲)：RT16-00-63A

11、額定沖擊耐受電壓：8kV

12、控制電路：額定控制電壓Us:AC220V,50Hz；正常工作條件：85%Us-110%Us

13、輔助電路：AC220V/110V   50Hz   le=5A

14、接觸器轉換時間：<50ms

15、操作轉換時間：<50ms

16、返回轉換時間：<50ms

17、關閉電源時間：<50ms

備注：

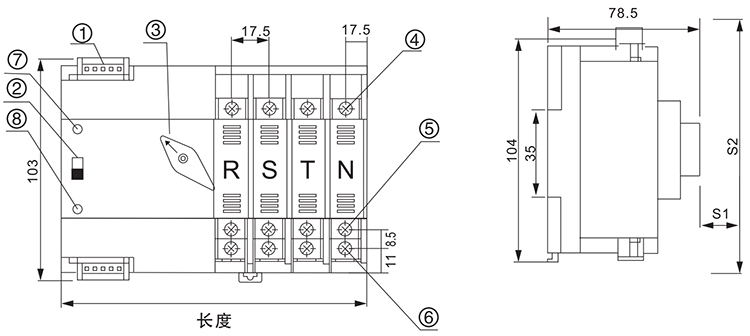

1、安全距離：S1:≥30mm；S2:≥203mm

2、長度：2P：107.5mm；3P：125mm；4P：142.5mm

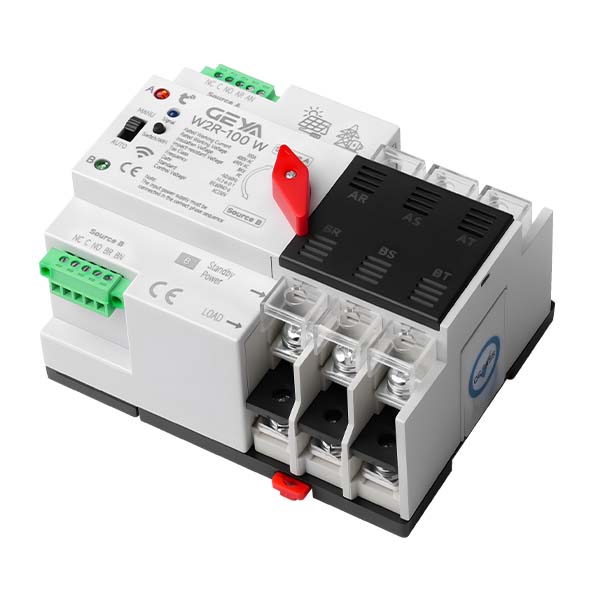

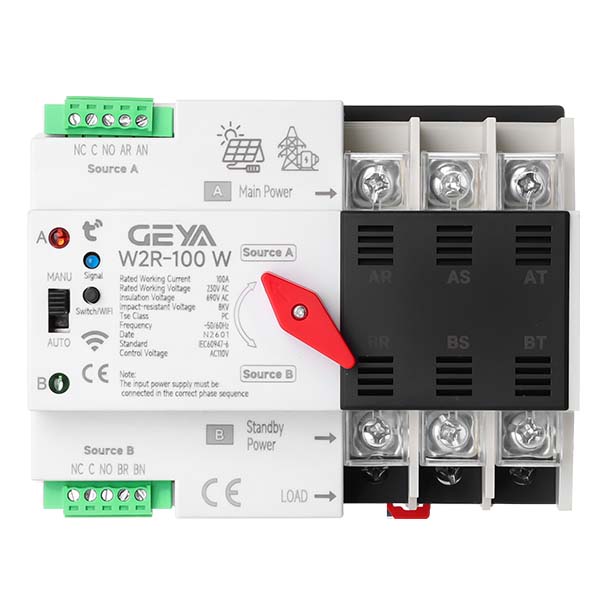

產品面板：

①電源控制線輸入端子

②手動/自動選擇開關

③手動轉換旋鈕

④常用電源輸入

⑤備用電源輸入

⑥負載輸出

⑦A電源指示燈

⑧B電源指示燈

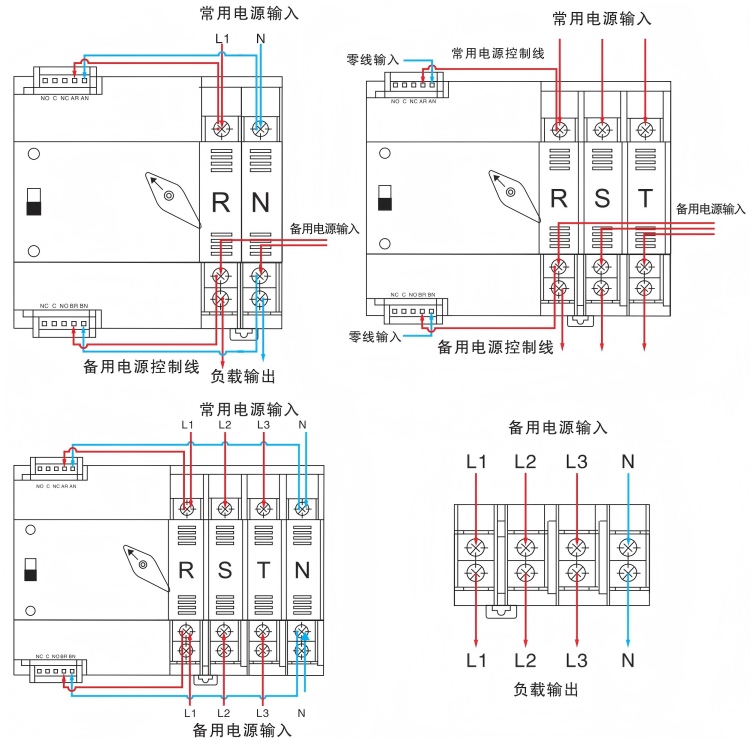

1.(必須連接)從公共控制輸入線中接零線和火線以連接AR(火線)/AN(零線)

2.(必須連接)從備用控制輸入線中接零線和火線以連接BR(火線)/BN(零線)

3.功率指示信號為無源輸出，并取發電機信號(常見)和(正常關閉)

4.將負載端連接到(備用電源側)的下端，階梯式接線

5.負載上有一塊隔離板。接線時，請先卸下隔離板，連接負載，然后再安裝隔離板(建議

先連接負載，然后再連接備用電源)
