在現代配電系統中，供電連續性至關重要。GYW1系列憑借其智能化的精準保護，能

夠實現選擇性保護，確保當某一支路發生故障時，僅切斷故障點附近的電路，而非導致

上級總閘跳閘，從而限度地避免了大面積停電帶來的損失。

此外，其內置的開放式通訊接口使得斷路器不再是孤立的元件，而是可以實現“遙

控、遙測、遙信、遙調”的智能終端，可無縫接入電力監控系統或工廠自動化控制中

心，是實現智能電網和智慧工廠的基礎元件。

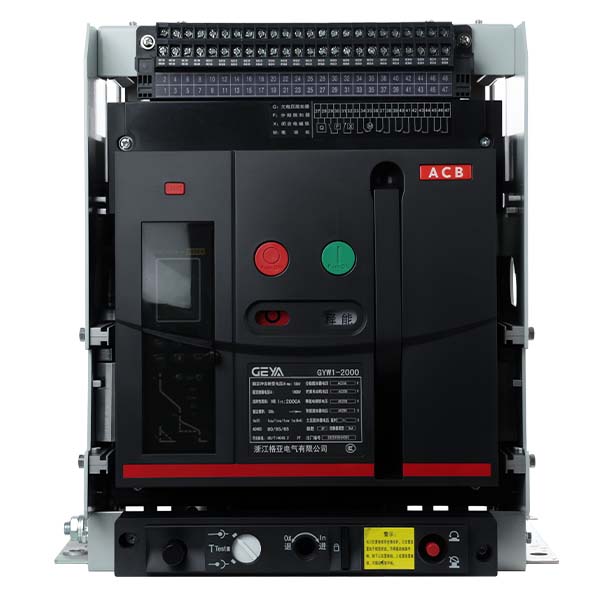

GYW1-2000~6300系列智能型萬能式斷路器產品優勢：

1、精準選擇性保護

通過多段保護特性自由設定，實現故障區域精準隔離，避免無差別停電，全力保障供

電連續性。

2、智芯內核，按需定制

搭載M型至3H型多種智能控制器，過載、短路、延時等保護曲線可靈活組態，滿足

不同負載的精細化管理需求。

3、四遙功能，無縫組網

配備開放式通訊接口，輕松實現遙控、遙測、遙信、遙調，無縫對接電力監控系統及

自動化平臺。

4、抽屜式結構，維護無憂

提供固定式與抽屜式兩種安裝方案，抽屜式單元可實現不停電快速更換，大幅降低設

備維護時間成本。

5、全參數實時監控

智能顯示單元可實時呈現整定電流、故障電流及電壓信息，電網狀態一目了然，助力

快速故障研判。

6、多重自診，防患未然

具備過載預警、微機自診斷及過熱自檢功能，在故障發生前主動預警，設備時刻

處于可靠狀態。

GYW1-2000~6300系列智能型萬能式斷路器產品特點：

GYW1系列斷路器在設計上兼顧了可靠性、靈活性與智能化，具體特點如下：

一、強大的智能化核心

斷路器配備了多種性能等級的智能控制器（M型、3M型、H型、2H型、3H型）。用

戶可根據實際負載和保護需求，自行設定過載長延時、短延時及瞬時保護特性，組合出

所需的保護曲線。

二、的保護功能

1、精準保護：具備過載、短路短延時、短路瞬時等常規保護，且整定電流可調。

2、接地保護：內置單相接地保護功能，有效防范接地故障引發的火災及設備風險。

3、實時監控：具備顯示功能，可顯示整定電流、動作電流（及電壓顯示，需訂貨說

明），幫助運維人員實時掌握電網狀態。

三、高可靠性與自診斷

1、具備過載報警功能，在故障發生前提供預警。

2、擁有自檢功能，包括過熱自檢和微機自診斷，控制器本身處于正常工作狀

態，防止拒動或誤動。

四、靈活的結構設計

1、多種安裝方式：提供固定式與抽屜式兩種安裝方式，抽屜式結構便于維護和更

換，實現不停電檢修。

2、多種規格與操作：涵蓋3P、4P規格，以及電動操作和手動操作（檢修維護用）兩

種模式，適配不同場合。

五、便捷的試驗功能

內置試驗功能，可模擬故障狀態對智能控制器的動作特性進行校驗，無需實際斷電測

試，大大提高了運維的安全性和效率。

GYW1-2000~6300系列智能型萬能式斷路器產品應用：

GYW1-2000~6300系列智能型萬能式斷路器廣泛應用于各種低壓配電領域：

1、工業配電：適用于工廠、礦山的動力配電線路，保護大型電機、變壓器及配電干線。

2、建筑配電：適用于商業綜合體、高層建筑、機場車站等場所的電源總進線及主分配電

回路。

3、基礎設施：適用于數據中心、醫院、市政工程等對供電連續性要求的場合。

4、電力系統：作為發電廠及變電站的低壓廠用電源開關。

G

↓

格

亞

電

氣

框

架

斷

路

器

框

架

等

級

電

流

P

o

l

e

s

代

號

0     1

  ：   ：

不   帶

帶   欠

欠   壓

壓

0     1

  ：   ：

不   帶

帶   鎖

鎖

L     M    H

型    型    型

 (撥    (數    (液

  碼)    碼)    晶)

D    F

：    ：

固    抽

定    屜

額

定

電

流

GYW1-2000~6300系列智能型萬能式斷路器產品分類：

按安裝方式分：a.固定式；b.抽屜式

按規格分：3P、4P

按操作方式分：a.電動操作；b.手動操作(檢修、維護用)

GYW1-2000~6300系列智能型萬能式斷路器脫扣類型：

脫扣器種類：智能控制器、欠電壓瞬時(或延時)脫扣器、分勵脫扣器。

GYW1-2000~6300系列智能型萬能式斷路器智能控制器性能：

a.智能控制器分為：M型、3M型、H型、2H型、3H型；

b.具有過載長延時反時限，短延時反時限、定時限，瞬時功能，可由用戶自行設定組成

所需要的保護特性；

c.單相接地保護功能；

d.顯示功能：整定電流顯示、動作電流顯示、各相電壓顯示(電壓顯示應在訂貨時提出);

e.報警功能：過載報警；

f.自檢功能：過熱自檢、微機自診斷；

g.試驗功能：試驗智能控制器的動作特性。

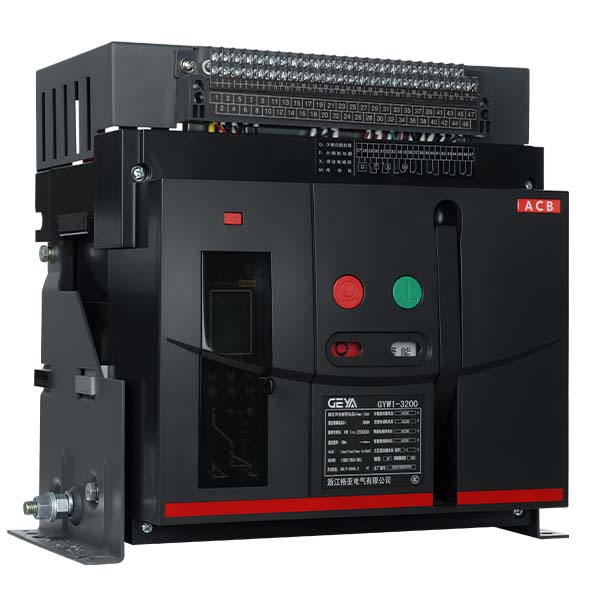

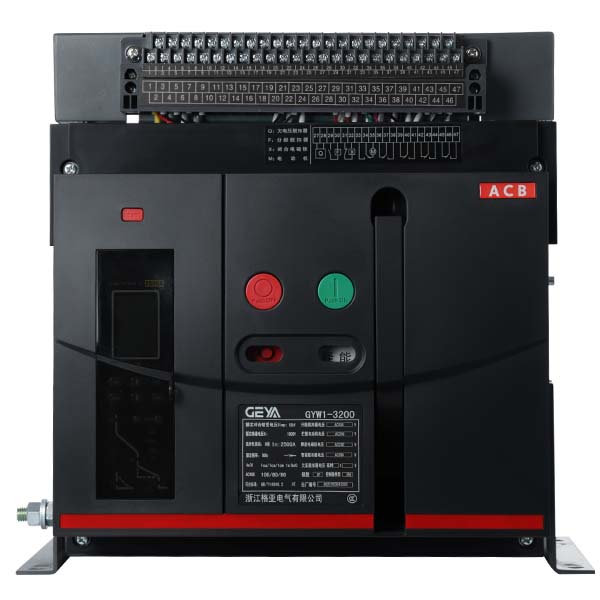

固定式斷路器主要由觸頭系統、絕緣基座、智能控制器、手動操作機構、電動操作機構、

安裝板組成。

抽屜式斷路器主要由觸頭系統、絕緣基座、智能控制器、手動操作機構、電動操作機構、

抽屜座組成

斷路器為立體布置形式，具有結構緊湊、體積小的特點。觸頭系統封閉在絕緣底板內，

其每相觸頭也都用絕緣板隔開，形成一個個小室，而智能控制器、手動操作機構、電動

操作機構依次排在其前面形成各自獨立的單元，如其中一單元壞了，可將其整個拆下換

上新的。

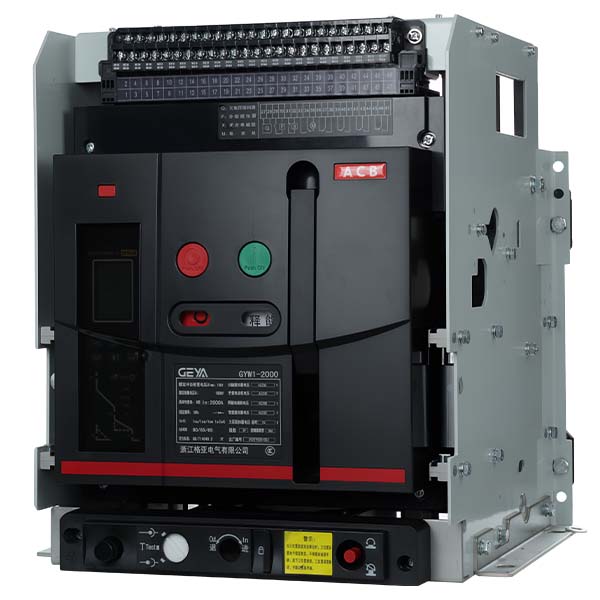

抽屜式斷路器由插入斷路器與抽屜座組成。抽屜座內的導軌能拉進拉出，插入斷路器座

落在導軌上進出抽屜，通過插入斷路器上的母線與抽屜座上的橋式觸頭的插入聯結接通

主回路。

抽屜式斷路器有三個工作位置：“連接”位置、“試驗”位置、“分離”位置，位置變

更通過手柄的旋進或旋出來實現，三個位置的指示通過抽屜座底座橫梁上的指針顯示。

當處于“連接”位置時，主回路和二次回路均接通；當處于“試驗”位置時，主回路斷

開，并有絕緣隔板隔開，僅二次回路接通，可進行一些必要的動作試驗；當處于“分離”

位置時，主回路與二次回路全部斷開。并且抽屜式斷路器具有機械聯鎖位置，斷路器只

有在連接位置或試驗位置才能使斷路器閉合，而在連接與試驗的中間位置的斷路器不能

閉合。

斷路器的聯鎖機構(適用抽屜式、固定式)。用戶可單獨采用聯鎖機構進行兩臺或三臺的轉

換，兩臺可選配本公司Y-700智能控制器，三臺可選配NQ6W智能控制器，以實現雙路

供電自動切換。

杠桿聯鎖

軟聯鎖

接地故障保護電路

3PT型

差值型接地故障保護，信號只取三相電流的矢量和(三相不平衡)

4PT型

差值型接地故障保護，信號取三相電流及N相電流的矢量和

(3P+N)T型

外接中性互感器差值型接地故障保護，信號只取三相電流及N相電流的矢量和

(3P+N)W型

外接地電流互感器地電流型接地故障保護，信號直接取主電源的中性點與地之間

外接式單相接地保護功能

外接式互感器(中性互感器或地電流互感器)作為附件形式提供給用戶，由用戶自行將其

套入母排中，并將連線(長度為2m)接至斷路器二次接線端子#25、#26.

外接互感器的中心開孔(穿心母排允許通過)尺寸如下：

GYW1-2000、GYW1-4000/4

    GYW1-3200及以上、(除GYW1-4000/4之外)
